anthogliss
|
 |
« le: 01 Février 2011 à 09:24:01 » |
|
salut a tous, voici un nouveau système de marche ar pour moteur moto en vente de le commerce , avez vous une idée de comment il fonctionne? une idée de provenance de départ?  Uploaded with ImageShack.usmerci |
|
|
|
|
Journalisée
|
pourvu que sa tourne!!!!
mais faut déjà être prêt avant
|
|
|
|
|
|
|
|
pierre
|
|
« Répondre #1 le: 01 Février 2011 à 11:21:55 » |
|
Je pense que l'arbre d'entré et de sortie sont coaxiaux, celui que l'on voit est creux et s'emboite sur l'arbre du pignon de sortie de boite moto (il y a un autre arbre à l'intérieur avec canelure femelle. celui que l'on voit à l'exterieur (canelé male) est celui de sortie de systeme, il est canelé pour recevoir le pignon de la chaine (il doit etre spécial pour cette boite).
apres à l'intérieur je supose que le principe est que en marche avant les deux arbres sont crabotés ensemble en marche avant, et passent par un train de pignon en marche arriere.
Si c'est fiable c'est à mon avis le meilleur systeme de marche arriere selon moi.
|
|
|
|
|
Journalisée
|
Pourquoi faire simple quand on peut faire compliqué?  Kart cross trophée ouest2 stroke not DEAD
|
|
|
|
|
anthogliss
|
|
« Répondre #2 le: 01 Février 2011 à 13:41:10 » |
|
ok je voit mieux le fonctionnement maintenant!
par contre ceci est un boitier tout fait et seul le bout a l'air d'être modifier?
mais quel est l'origine du boitier?
|
|
|
|
|
Journalisée
|
pourvu que sa tourne!!!!
mais faut déjà être prêt avant
|
|
|
|
|
david46
|
|
« Répondre #3 le: 01 Février 2011 à 14:38:06 » |
|
astucieux !
Peu être que le boitier est moulé sur mesure ?
|
|
|
|
|
Journalisée
|
Kart cross 6O2 Ufolep
Kart cross 500 CB en construction
|
|
|
|
|
pierre
|
|
« Répondre #4 le: 01 Février 2011 à 14:56:54 » |
|
Tout ce que j'ai dit plus n'est que suposition car en fait j'en sais rien, mais j'avais cru deja voir ou j'avais cogité un truc comme ça vite fait...
C'est peut etre un inverseur industriel ou d'une machine autre? Reste à savoir de quoi. C'est peut etre aussi du sur mesure moulé spécialement pour les moteur de moto dans ce cas il doit pas y avoir 36000 constructeur de ce genre de pieces pour utilisateur tres ciblé.
|
|
|
|
« Dernière édition: 01 Février 2011 à 15:35:08 par pierre »
|
Journalisée
|
Pourquoi faire simple quand on peut faire compliqué? Kart cross trophée ouest2 stroke not DEAD
|
|
|
|
|
anthogliss
|
|
« Répondre #5 le: 01 Février 2011 à 18:19:41 » |
|
a mon avis sa provient d'un vehicule construit a assez grande echelle???
ont voit la quantiter d'huile marquer dessus et la marque a eté meuler pour pas trouver la source!!!
la personne qui vends ce type de boitier a déja fabriquer d'autres boitier pour moteur moto montage porte a faux sur base de boite de 205!!
cette personne est un bon bricoleur mais a mon avis c'est pas prit la tete a fair un moule , il a juste modifier une pieces existante
|
|
|
|
|
Journalisée
|
pourvu que sa tourne!!!!
mais faut déjà être prêt avant
|
|
|
|
|
david46
|
|
« Répondre #6 le: 01 Février 2011 à 18:31:57 » |
|
Une pompe hydraulique peu être ?
|
|
|
|
|
Journalisée
|
Kart cross 6O2 Ufolep
Kart cross 500 CB en construction
|
|
|
|
|
pierre
|
|
« Répondre #7 le: 01 Février 2011 à 21:12:15 » |
|
En effet je pige mieux maintenant: http://www.parc-pilotes.com/fr/Autocross-marche-arriere-mecanique-id-37980.htmlEt bien le tout est de savoir quel est l'element de "base" mais bon je pense que la y a un marché donc ça va pas se dire comme ça. Moi perso j'en sais rien, mais meme si le boitier est un élement "standard" il reste l'arbre au moins celui interieur qui lui ne l'est pas. |
|
|
|
|
Journalisée
|
Pourquoi faire simple quand on peut faire compliqué? Kart cross trophée ouest2 stroke not DEAD
|
|
|
|
Fabien Belgique
Le Sage Modérateur
Modérateurs
Karma: 68
Messages: 3633
|
|
« Répondre #8 le: 01 Février 2011 à 21:22:55 » |
|
Ce boitier me fait penser à une prise de force de camion (PTO). La pompe hydraulique qui se place sur la boite de vitesse pour faire fonctionner des accessoires hydrauliques (grue, ampliroll....)
|
|
|
|
|
Journalisée
|
1 kartcross Cbr600 et quelques ancêtres (camion échelle pompier Magirus de 30M de 1965, Unimog Pompier 1970, Vw181, 2cv6)
|
|
|
|
|
pierre
|
|
« Répondre #9 le: 01 Février 2011 à 21:37:14 » |
|
A moins qu'il y aie un train epicycloidal la dedans... Ce serait bien possible vu le faible encombrement du boitier
|
|
|
|
|
Journalisée
|
Pourquoi faire simple quand on peut faire compliqué? Kart cross trophée ouest2 stroke not DEAD
|
|
|
|
deltakris
Mecano
Karma: 2
Messages: 62
|
|
« Répondre #10 le: 02 Février 2011 à 06:42:21 » |
|
On dirait le démarreur de mon scoot avec une bride "maison" usinée dans la masse...
|
|
|
|
|
Journalisée
|
Fabien
|
|
|
|
|
jeanb
|
|
« Répondre #11 le: 02 Février 2011 à 07:50:54 » |
|
salut la base, ça ressemble pas mal à ce que j'utilise sur mes véhicules quantité d'huile identique, on dirait qu'il a adapté une "plaque" en bout et changé l'axe  |
|
|
|
|
Journalisée
|
|
|
|
|
|
david46
|
|
« Répondre #12 le: 02 Février 2011 à 08:21:19 » |
|
En effet ça ressemble vachement beaucoup!
Quel est la provenance ?
|
|
|
|
|
Journalisée
|
Kart cross 6O2 Ufolep
Kart cross 500 CB en construction
|
|
|
|
|
jeanb
|
|
« Répondre #13 le: 02 Février 2011 à 10:28:41 » |
|
inverseur de quad SMC
|
|
|
|
|
Journalisée
|
|
|
|
|
|
pierre
|
|
« Répondre #14 le: 02 Février 2011 à 15:49:51 » |
|

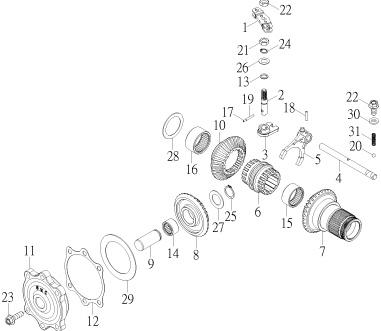

Merci Jean, je n'en étais pas loin pour le principe de fonctionement:  Il y a un petit inconvéniant par rapport à une marche arriere "électrique": la perte du au frotement des pignons (et au barbotage dans l'huile) qui sont entrainés même en position marche avant, ceci dit je ne sais pas si c'est négligeable ou non. |
|
|
|
